一、资料下载

WH-LTE-7S0 说明书官网下载链接：/Download/1350.html

WH-LTE-7S0 有人云链接操作指南下载链接：/Download/1353.html

WH-LTE-7S0 硬件设计手册官网下载连接：/Download/1351.html

WH-LTE-7S0 AT指令集官网下载链接：/Download/1352.html

WH-LTE-7S0 设置软件官网下载链接：/Download/1355.html

串口网络二合一调试助手软件官网下载链接：/Download/27.html

虚拟串口软件官网下载链接：/Download/31.html

二、硬件连接

1、所需物品

WH-LTE-7S0 产品 1台

12V电源适配器 1个

USB-RS232串口线 1条

笔记本电脑 1台

2、硬件连接

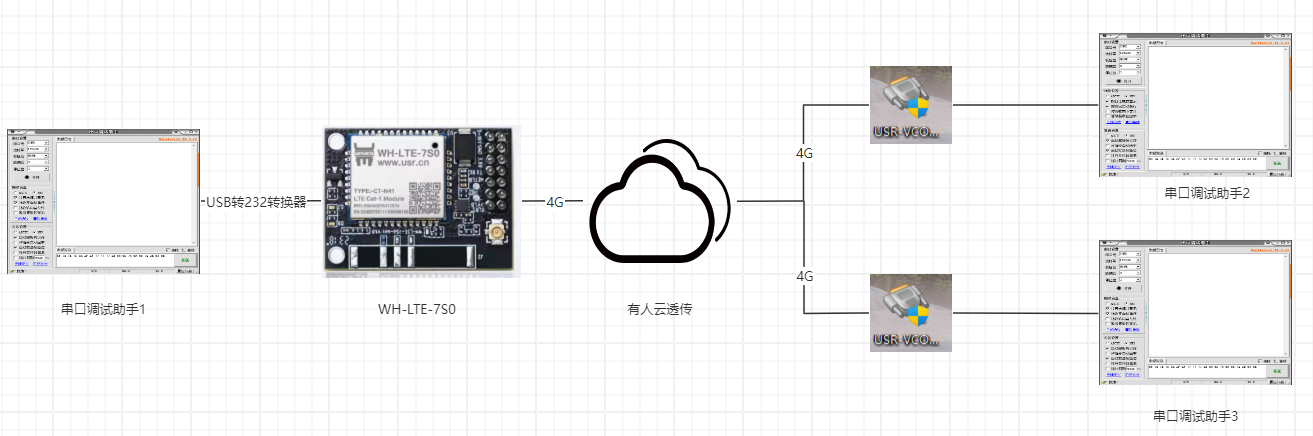

WH-LTE-7S0插入到WH-LTE-7S0-EVK上，WH-LTE-7S0-EVK插入到USR-7SX-EVK底板上，底板的的232串口接USB-RS232串口线到电脑USB口，然后产品底板接12V电源适配器上线。本例使用虚拟串口来模拟多个TCP 设备，实现WH-LTE-7S0 和多个设备之间的数据透传

电脑打开设置软件。

附图：

三、产品参数设置

1、WH-LTE-7S0对接有人云参数设置

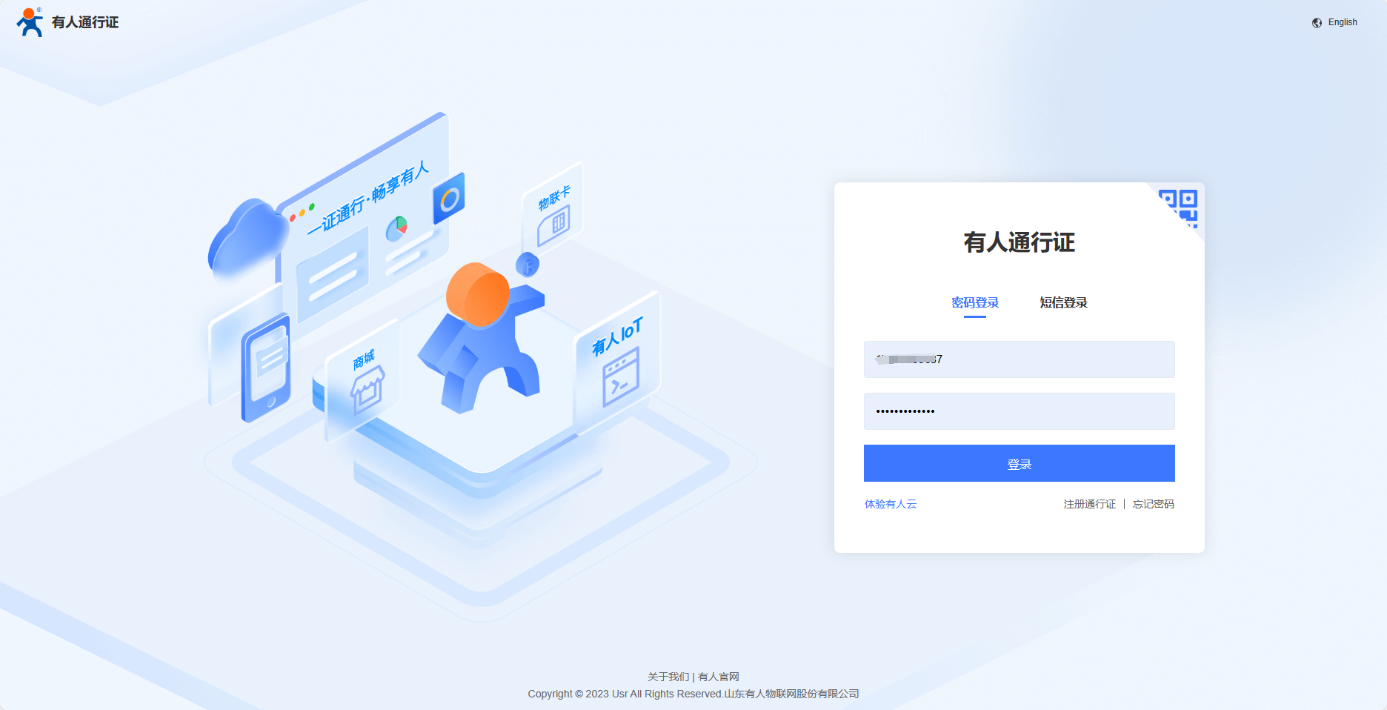

登录有人云：https://account.usr.cn/#/login?type=mp_scada&logout=1

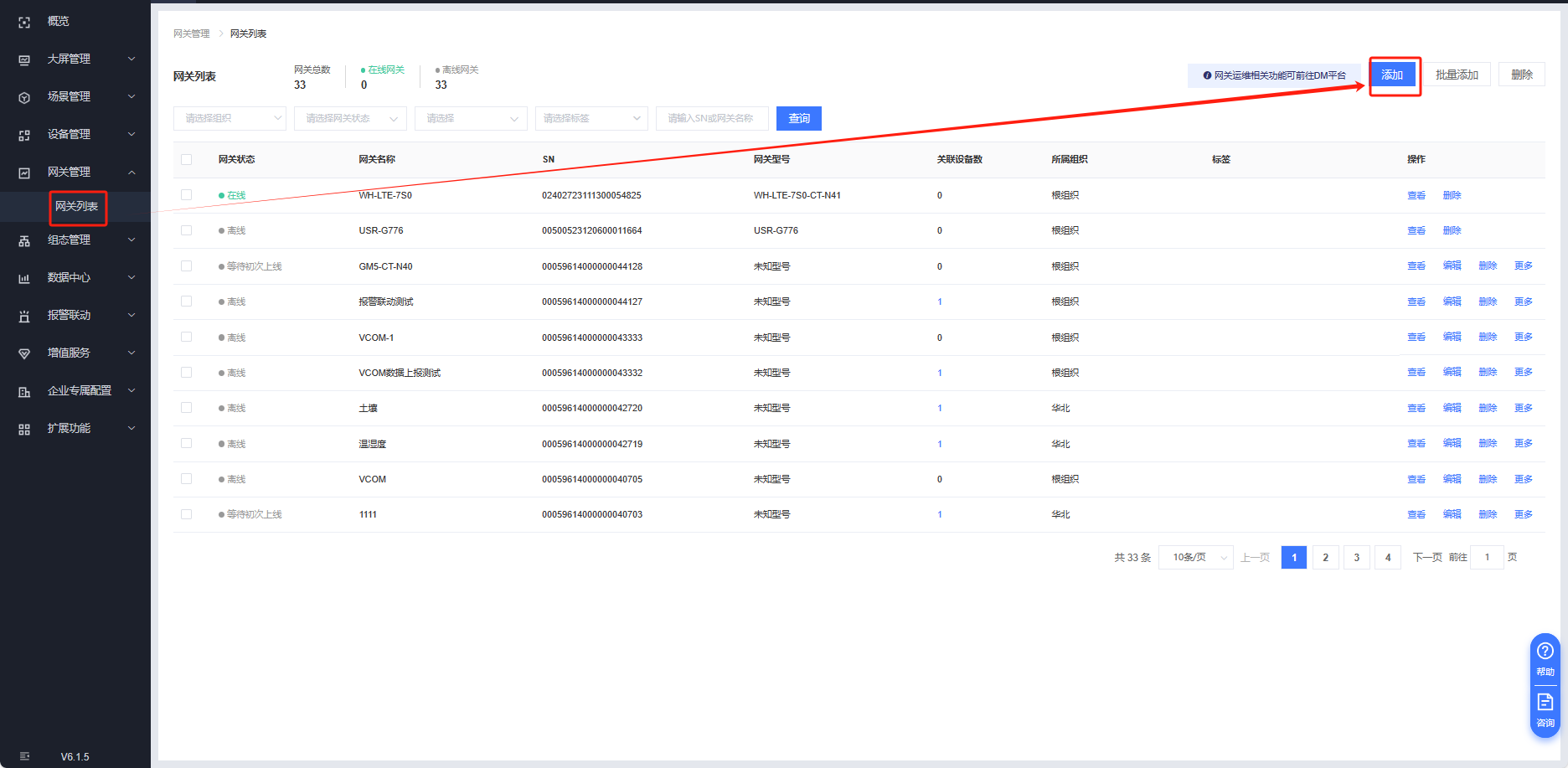

有人云---网关管理---网关列表---添加

设备名称;WH-LTE-7S0；

所属组织：根组织；

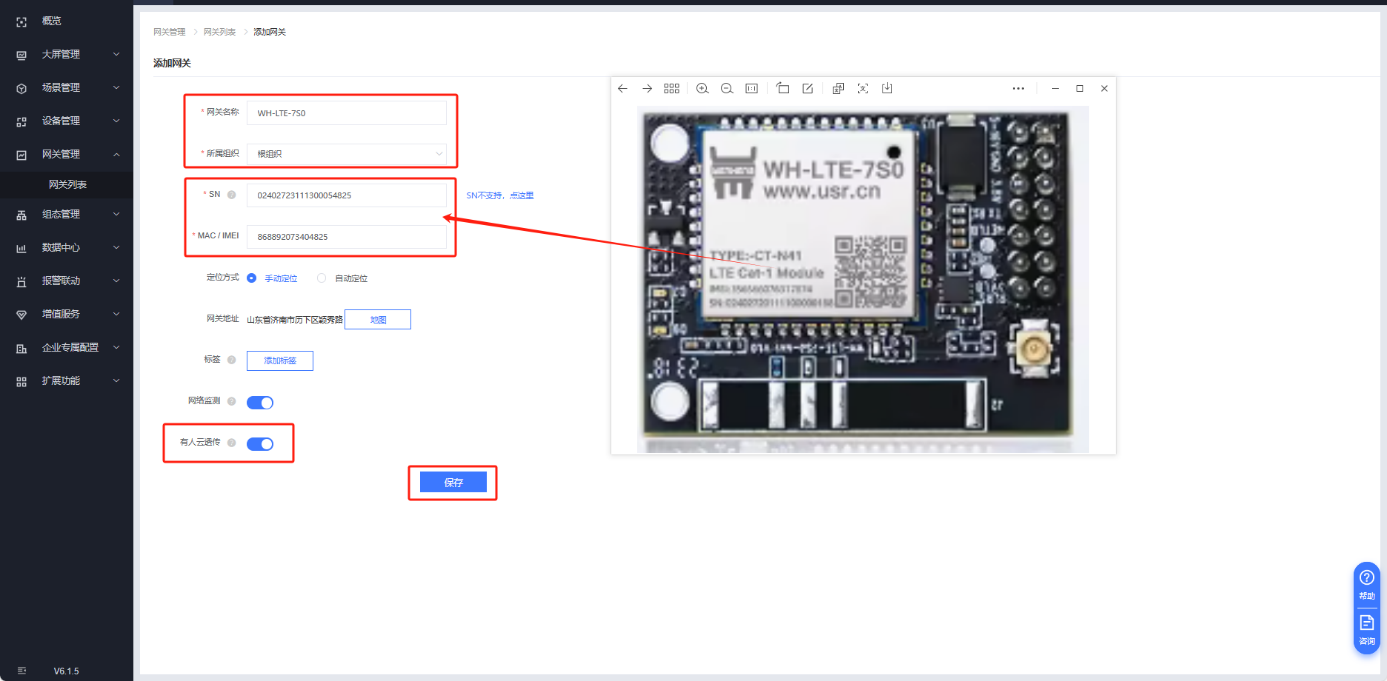

填入设备上的SN和IMEI；

开启有人云透传功能，保存

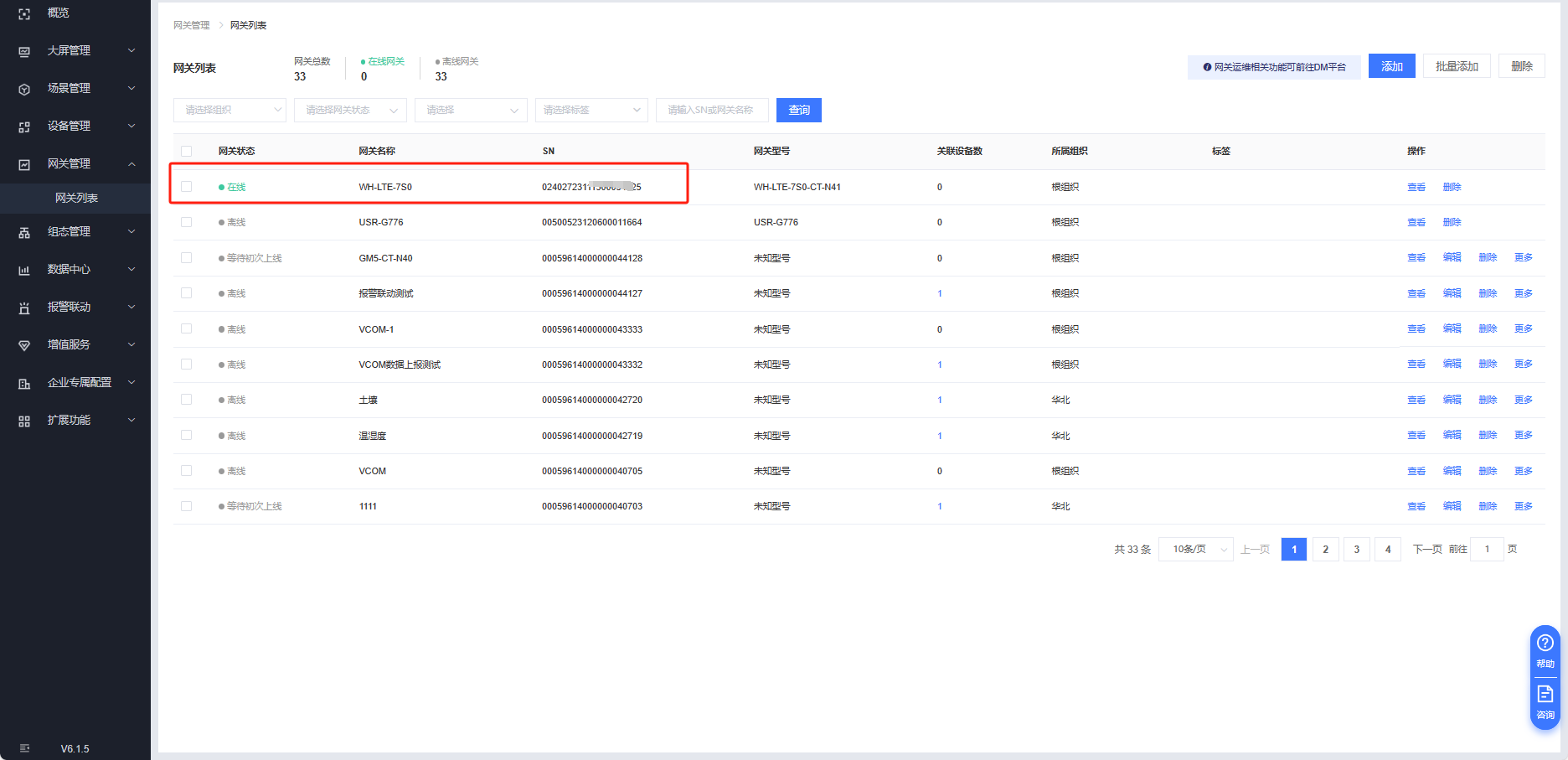

等待1分钟即可看到WH-LTE-7S0在有人云端在线

2、虚拟串口上云参数设置

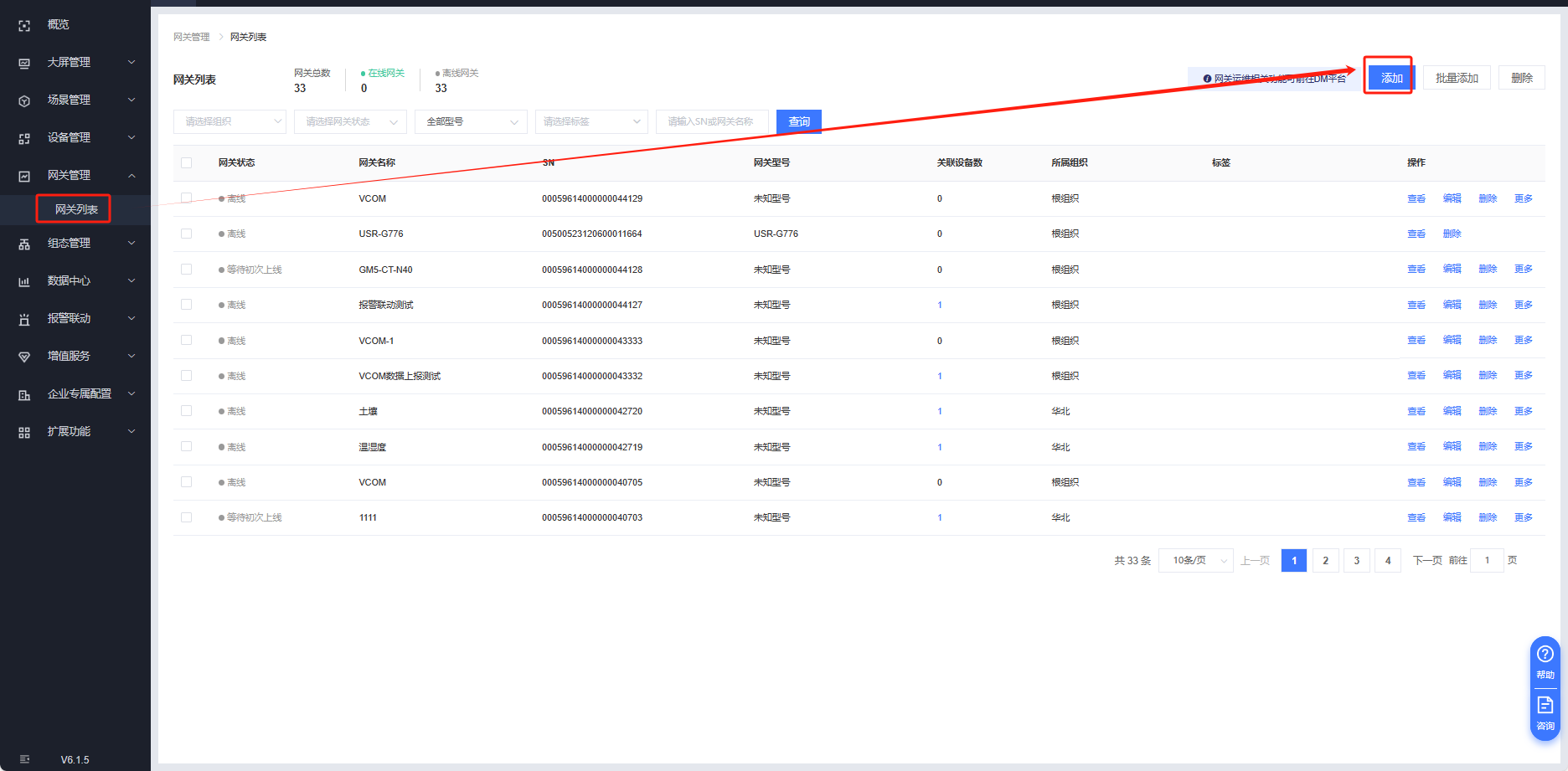

有人云---网关管理---网关列表---添加

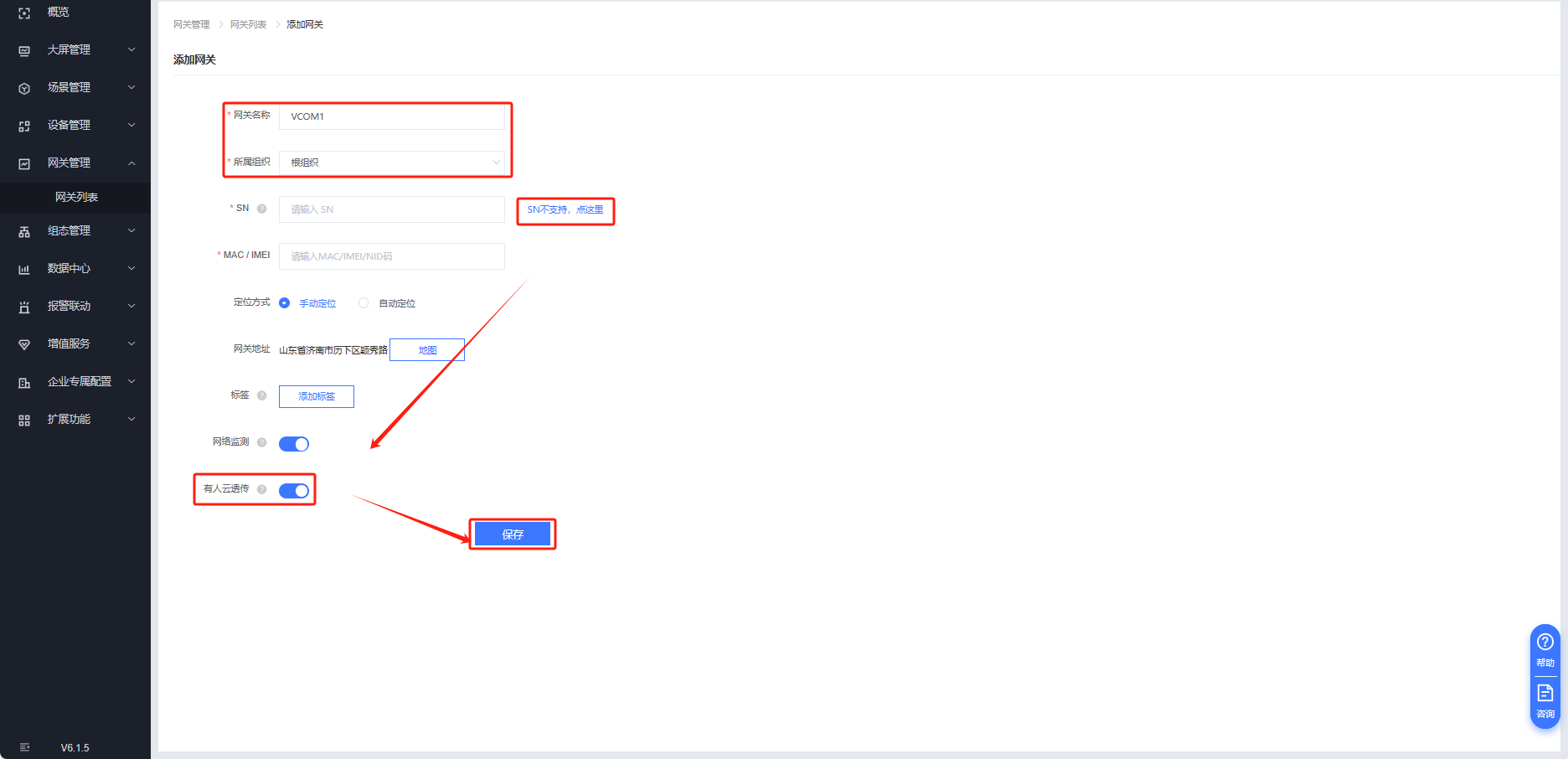

设备名称：VCOM1

所属组织：根组织

添加方式：“SN不支持，点这里”

开启有人云透传功能，保存。

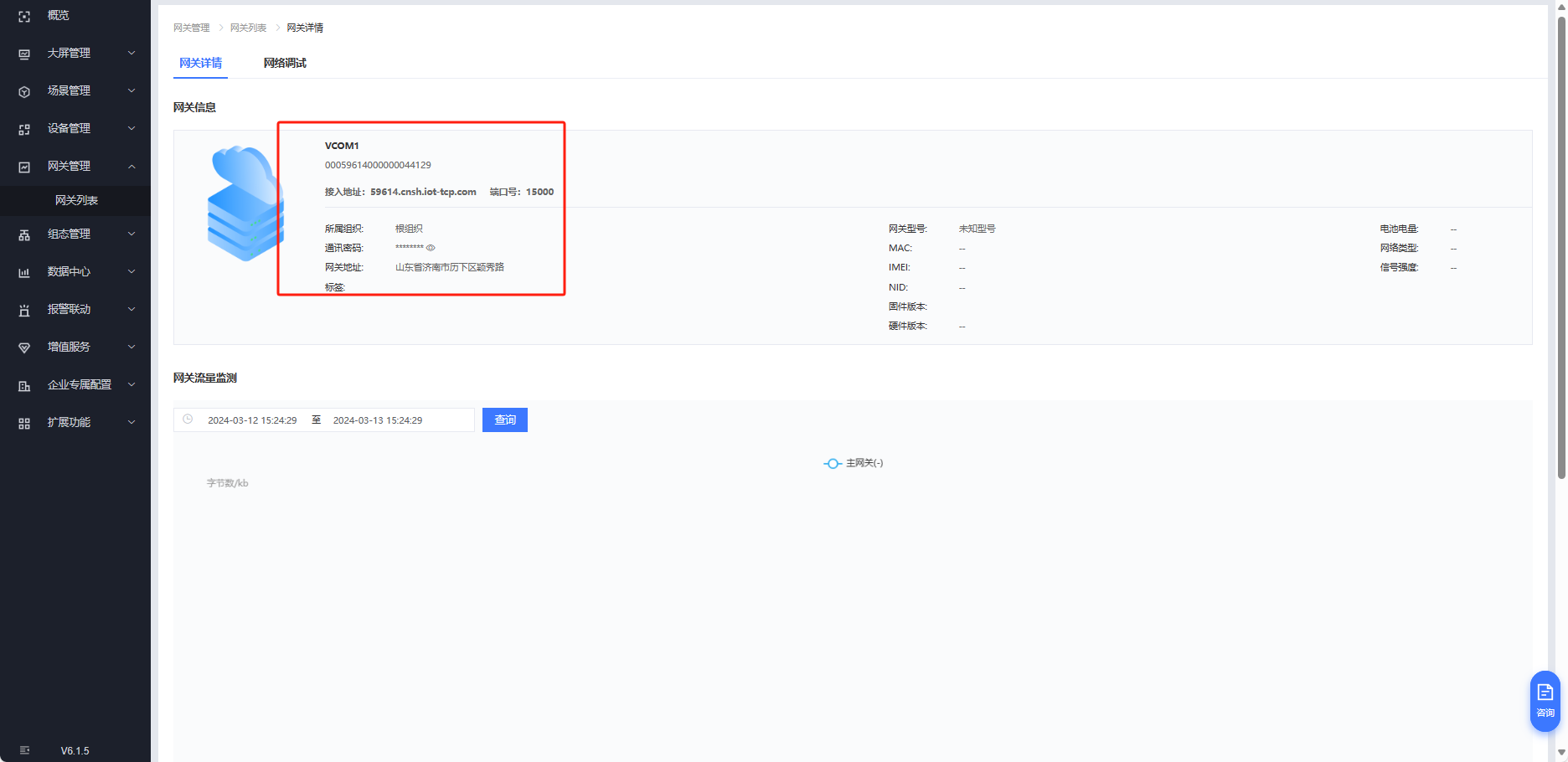

网关管理---网关列表---网关名字，查看有人云分配的接入地址和ID 密码。

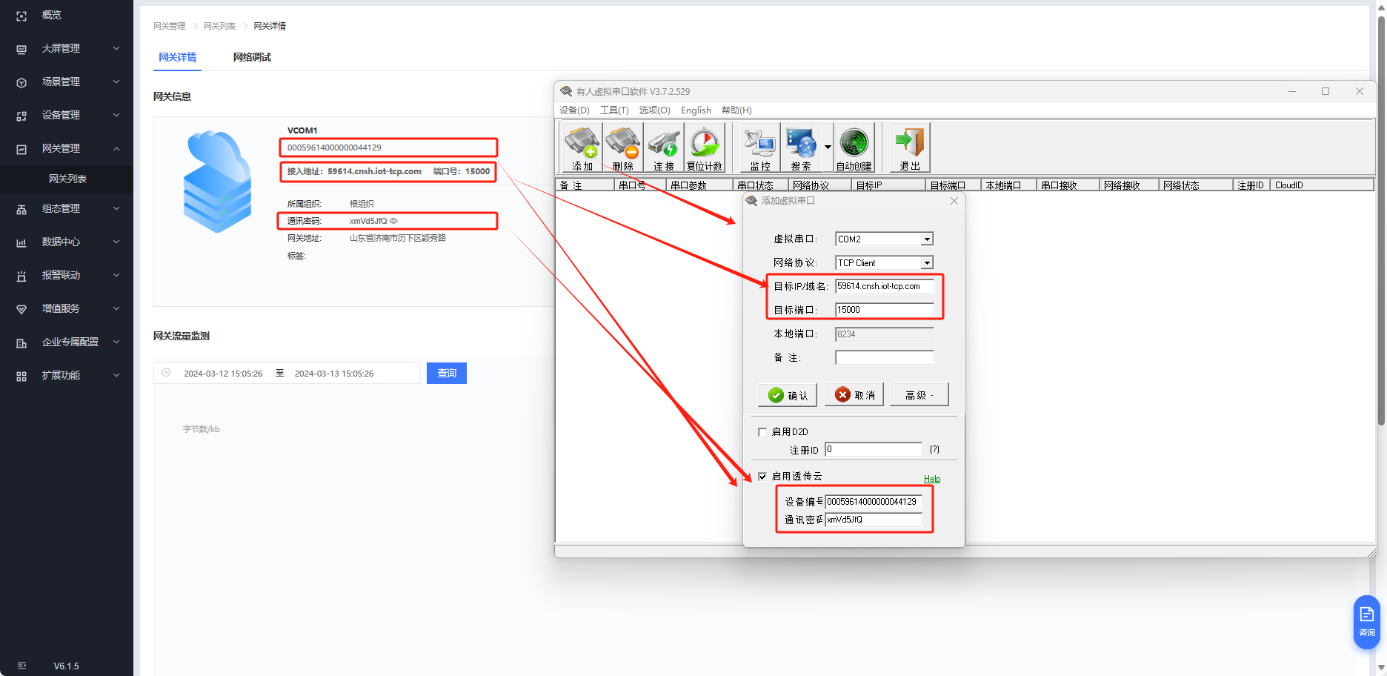

打开虚拟串口软件V3，新建，将有人云分配的接入地址，ID 和密码填入，点击确认。

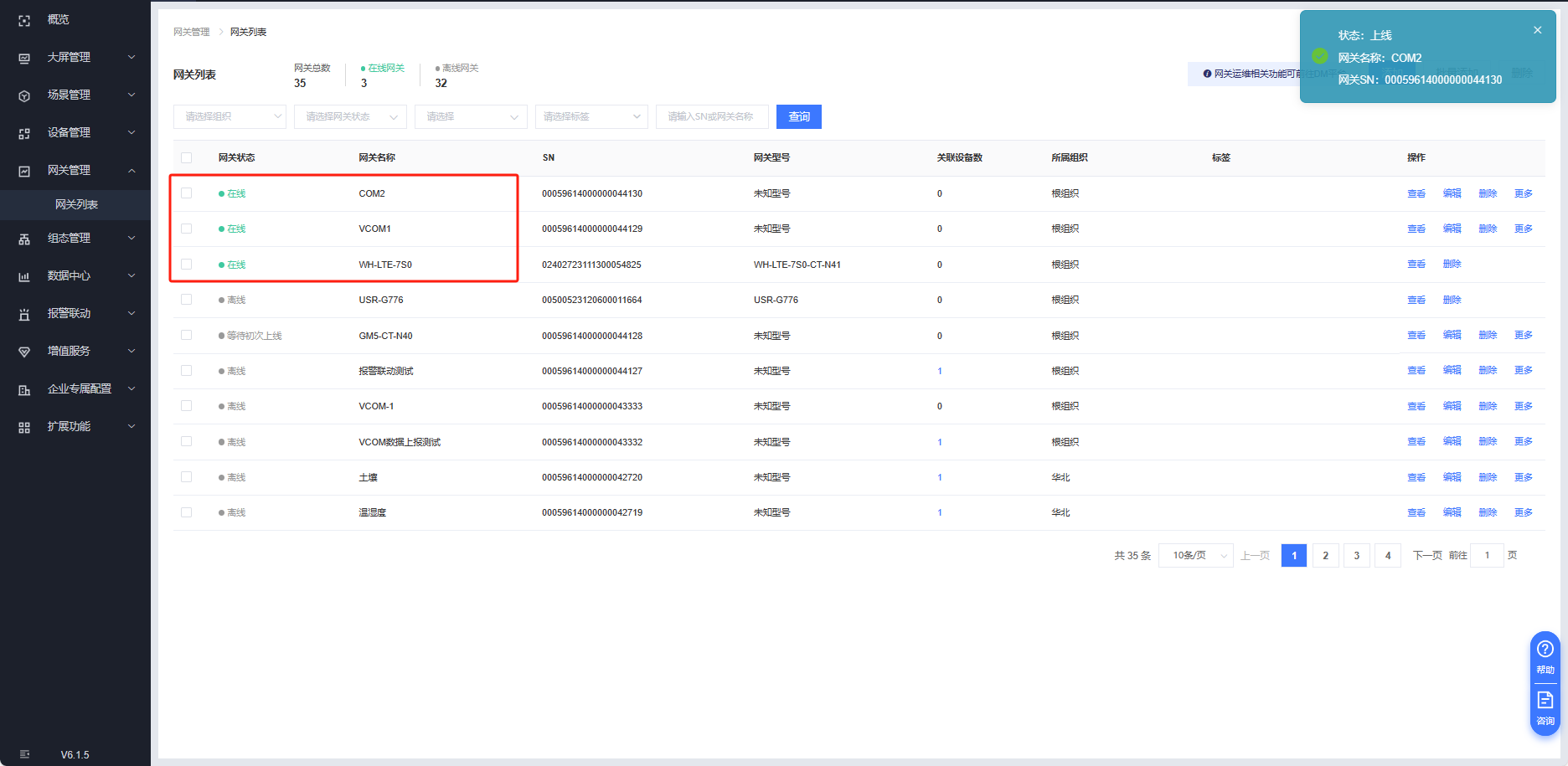

同样方式添加VCOM2，即可看到VCOM1 VCOM2在有人云上线。

3、有人云透传设置

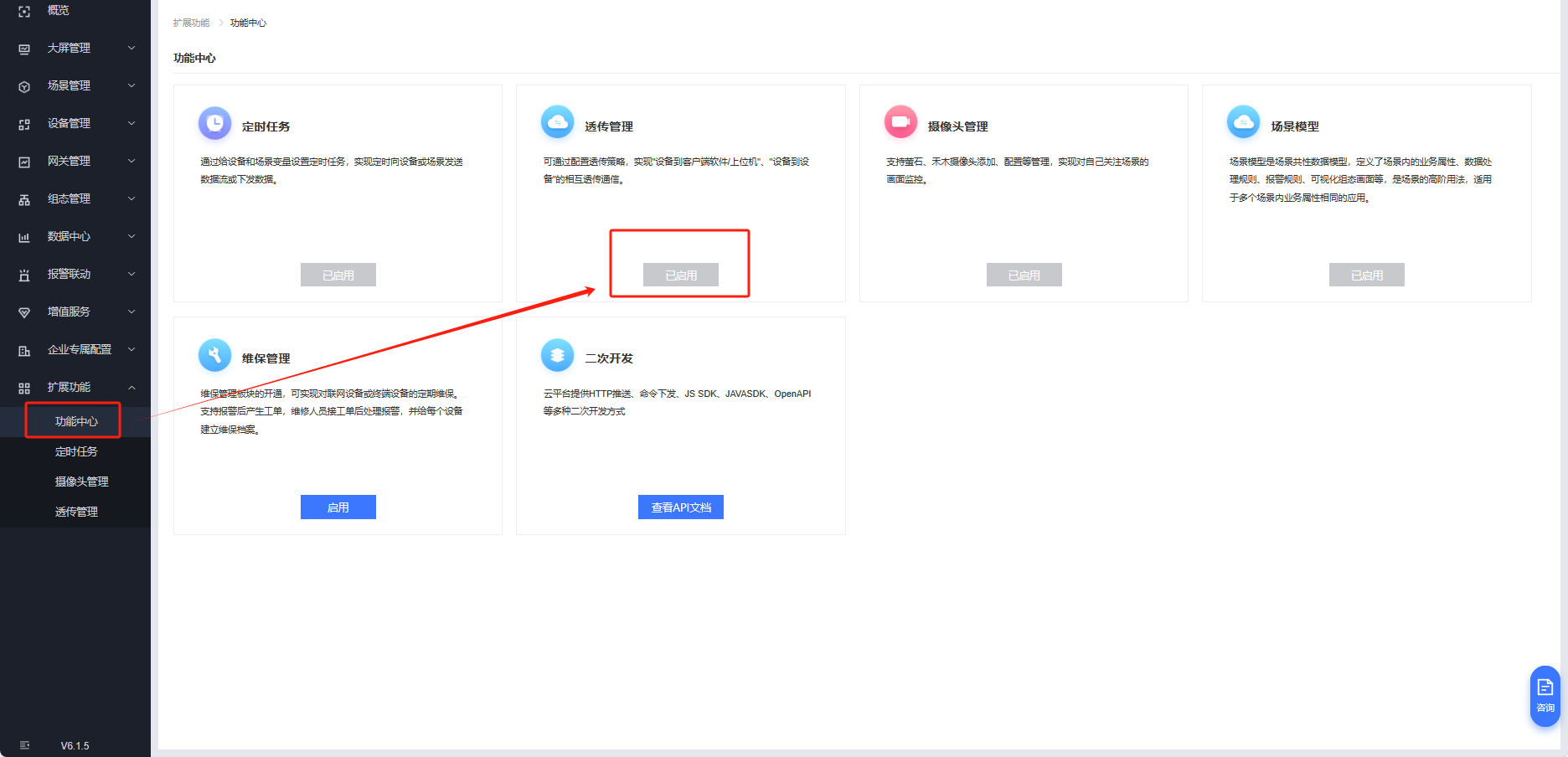

有人云---扩展功能---启用透传管理

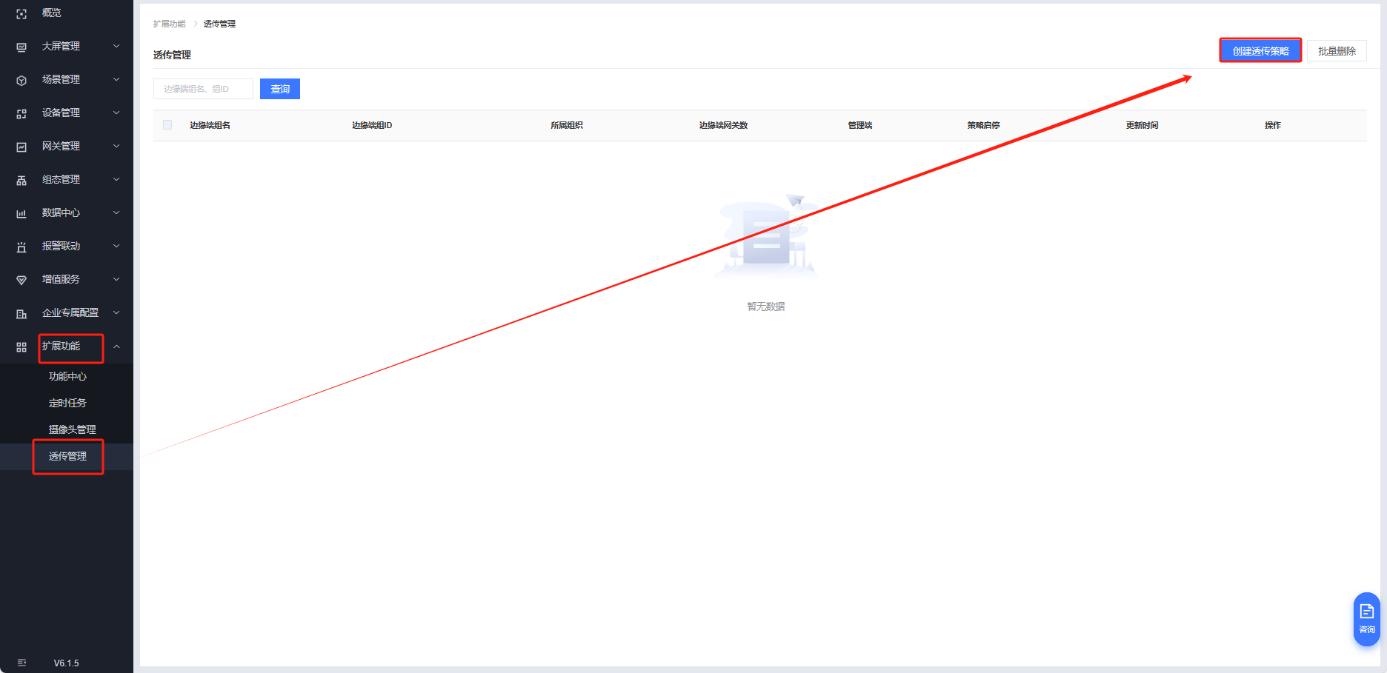

有人云---扩展功能---透传管理---创建透传策略

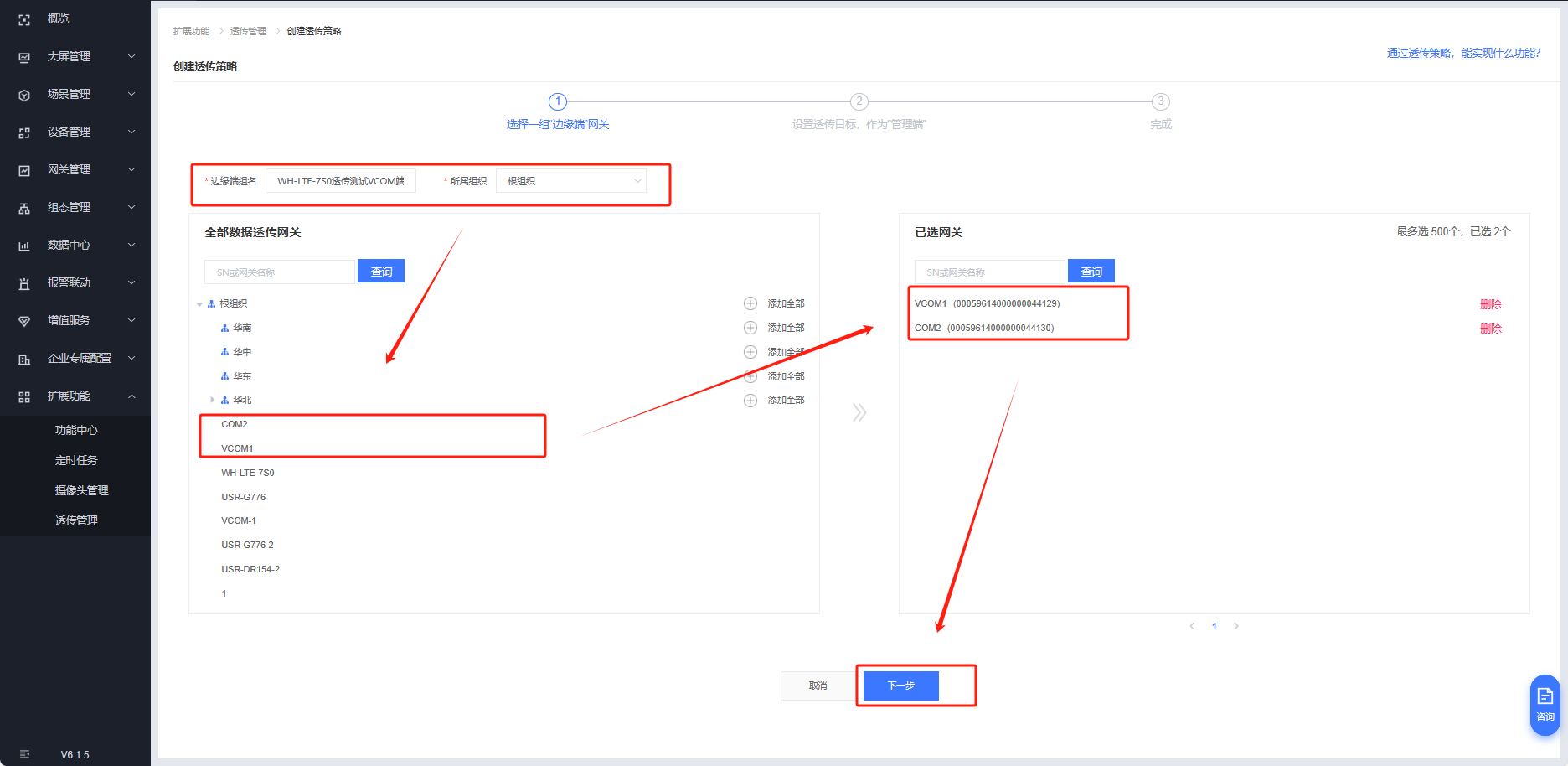

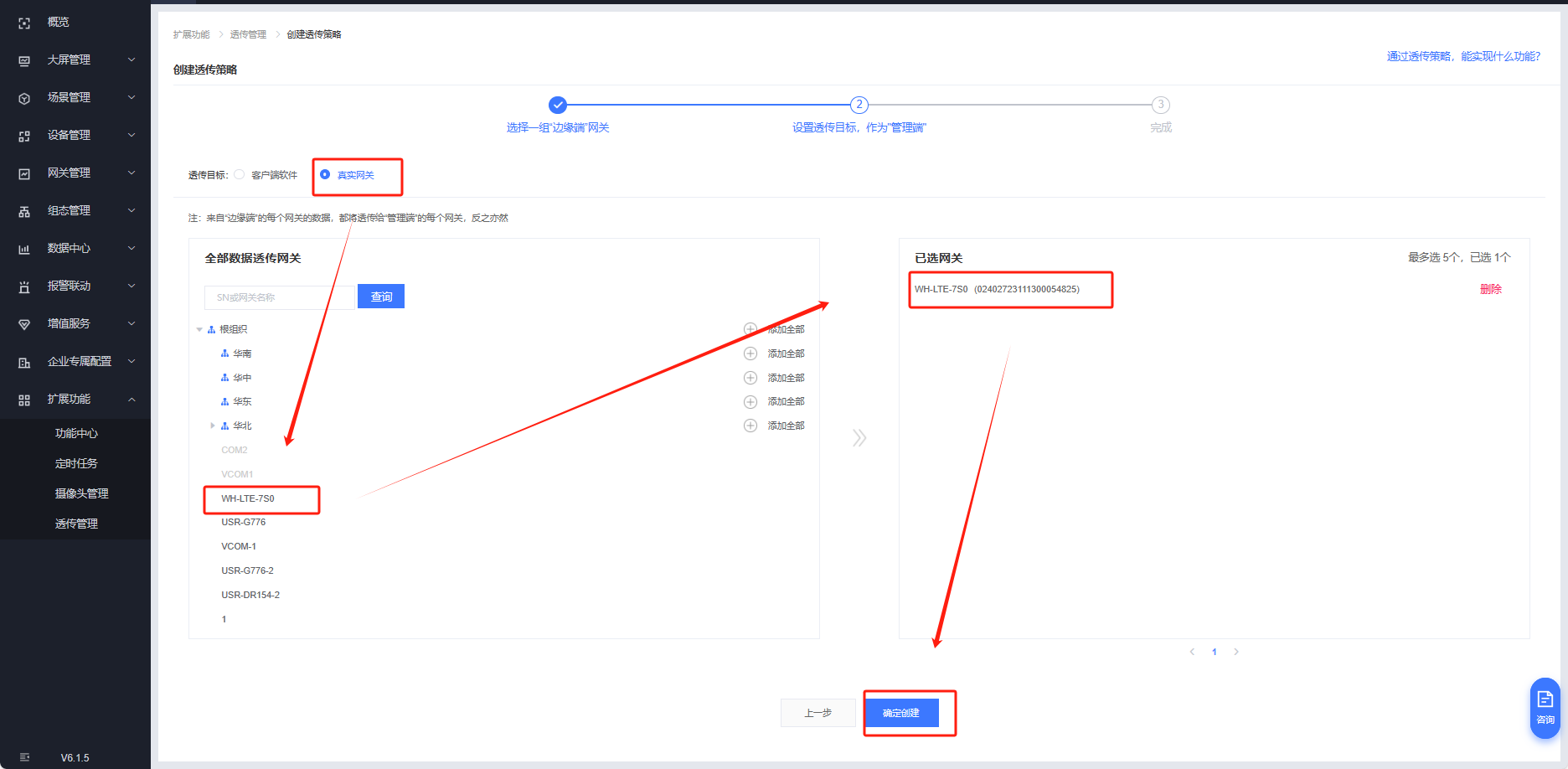

边缘端命名WH-LTE-7S0透传测试VCOM端，选择根组织，选中两个VCOM，下一步

管理端选择真实网关，选则WH-LTE-7S0保存

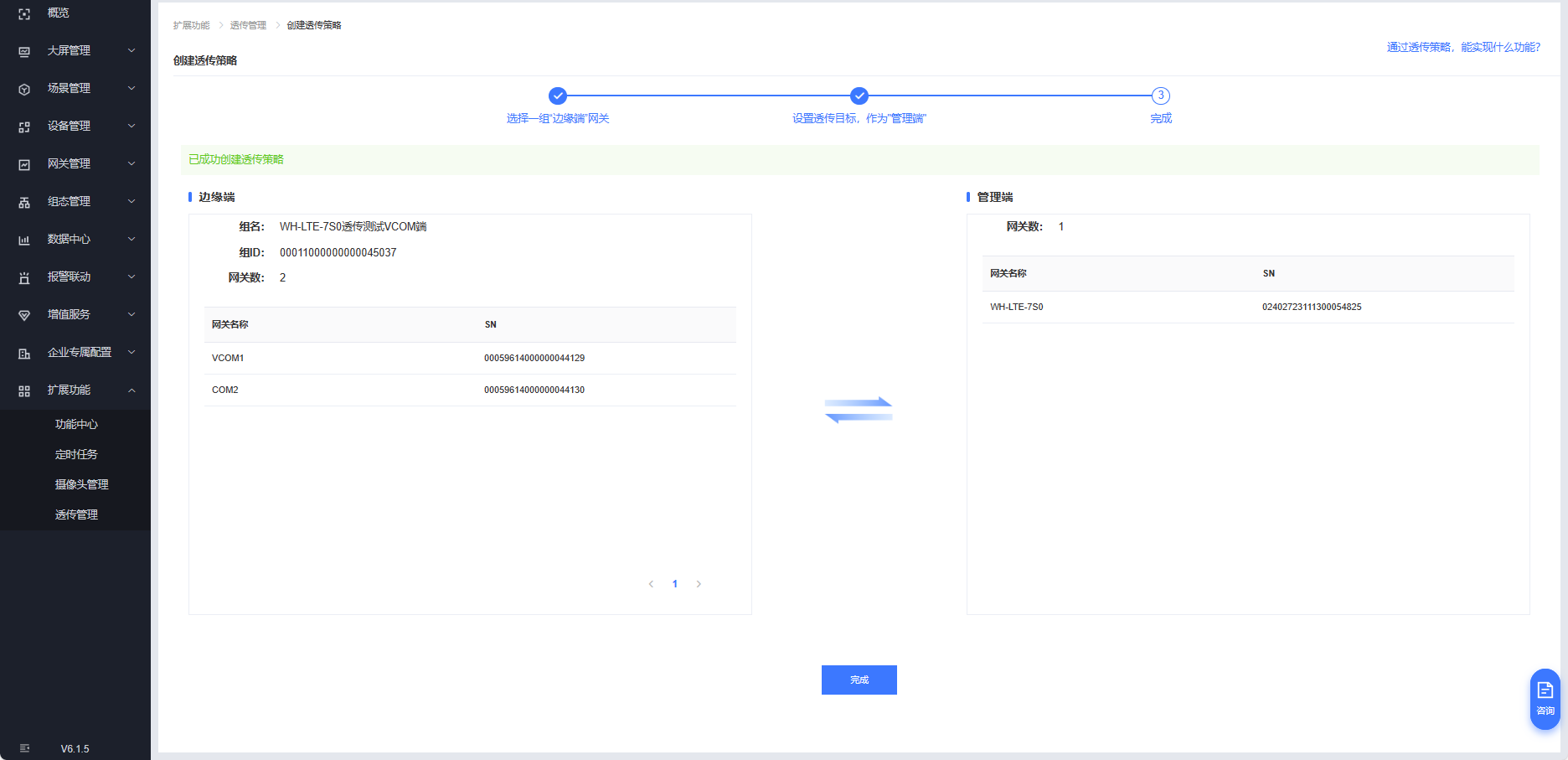

透传组设置完毕

四、功能数据调试

1、功能调试

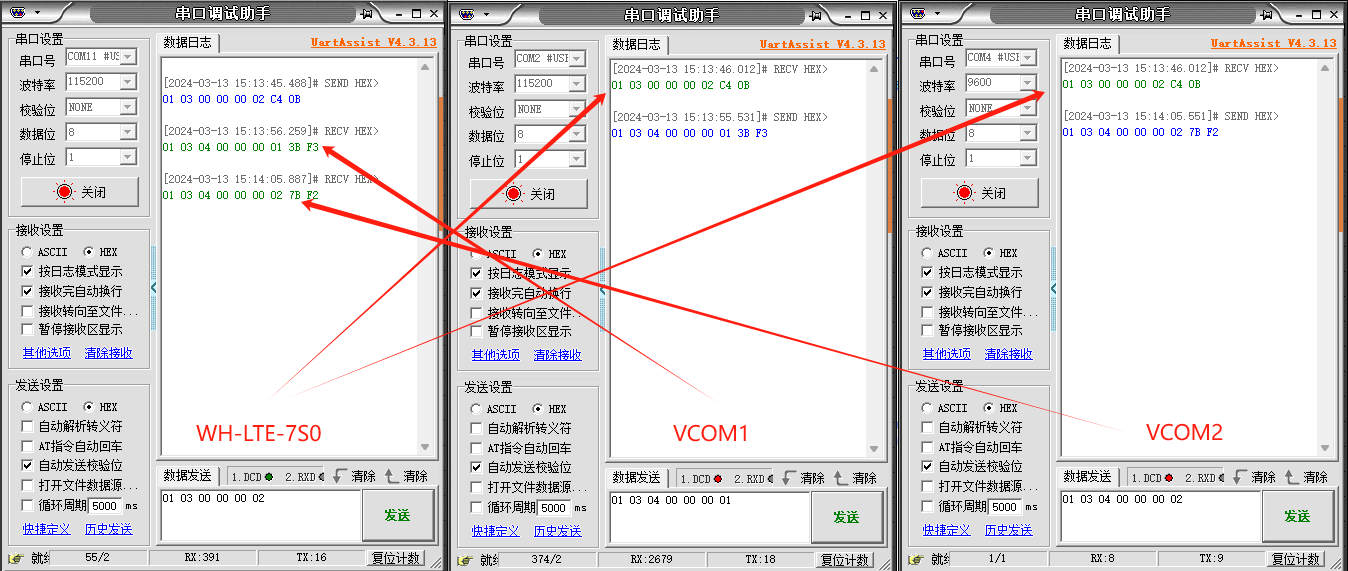

打开三个串口调试助手软件，分别引用两个虚拟和串口和WH-LTE-7S0的串口，发送数据进行一对多透传测试

2、数据

编写人：尹丛欣 编写日期：2024-03-15

审核人：尹丛欣 审核日期：2024-03-27

订正版本：V1.0 订正内容：初稿
