分类
|
参数
|
取值
|
供电参数
|
工作电压
|
VCC:3.15~3.45 V
VDD:5.0~7.0V
|
工作电流
|
150mA@3.3V
|
硬件接口
|
网口规格
|
RJ45、10/100Mbps、交叉直连自适应
|

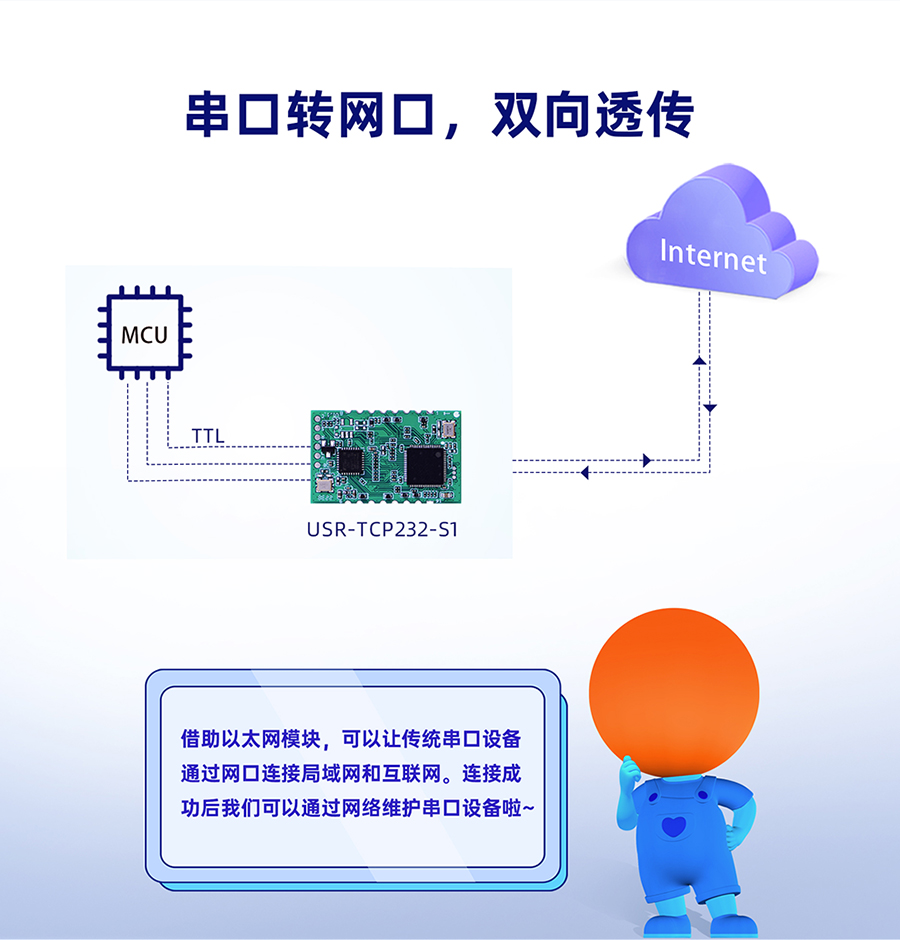

串口标准
|
1路TTL-3.3V电平信号
|
串口波特率
|
300-921.6K(bps)
|
数据位
|
7、8
|
校验位
|
数据位为7位时,支持Odd、Even、Mark、Space
数据位为8位时,支持None、Odd、Even
|
产品尺寸
|
规格(L*W*H)
|
T1:55.0×22.6×23.4mm;PCB尺寸:50.5×22.6mm

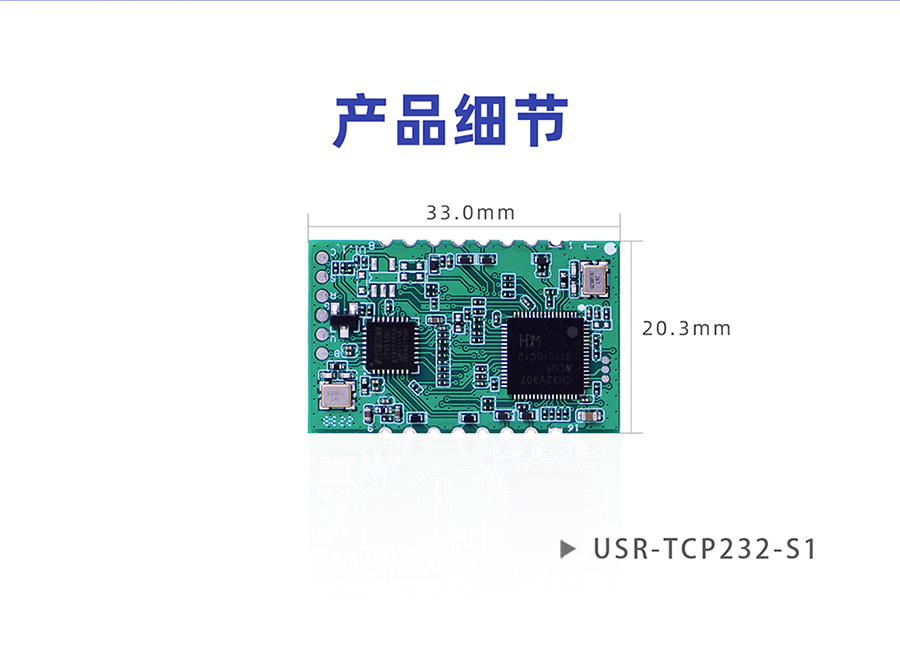

S1:33.0×20.3×2.0mm
|
封装方式
|
T1:插针式封装;S1:贴片式封装
|
工作环境
|
工作温度
|
-40~85℃
|
存储温度
|
-40~105℃
|
工作湿度
|
5%~95% RH(无凝露)
|
存储湿度
|
5%~95% RH(无凝露)
|
软件功能
|
网络协议
|
IP、TCP/UDP、ARP、ICMP、IPV4、HTTP
|
IP获取方式
|
静态IP、DHCP
|
域名解析
|
支持,可自定义DNS服务器地址
|
用户配置
|
软件配置,网页配置,AT指令配置
|
工作模式
|
TCP Server/TCP Client/UDP Server/UDP Client/Httpd Client
|

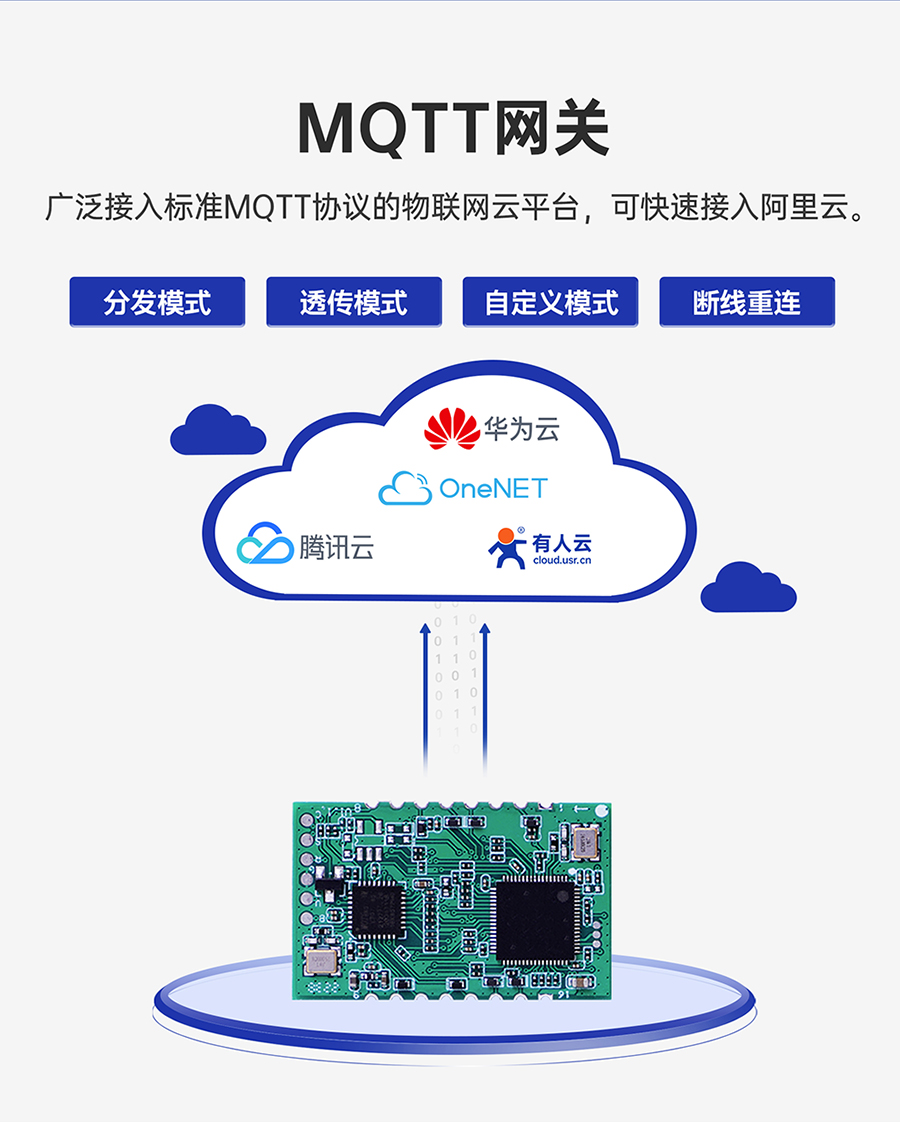

MQTT模式
|
支持,可快速连入阿里云
|

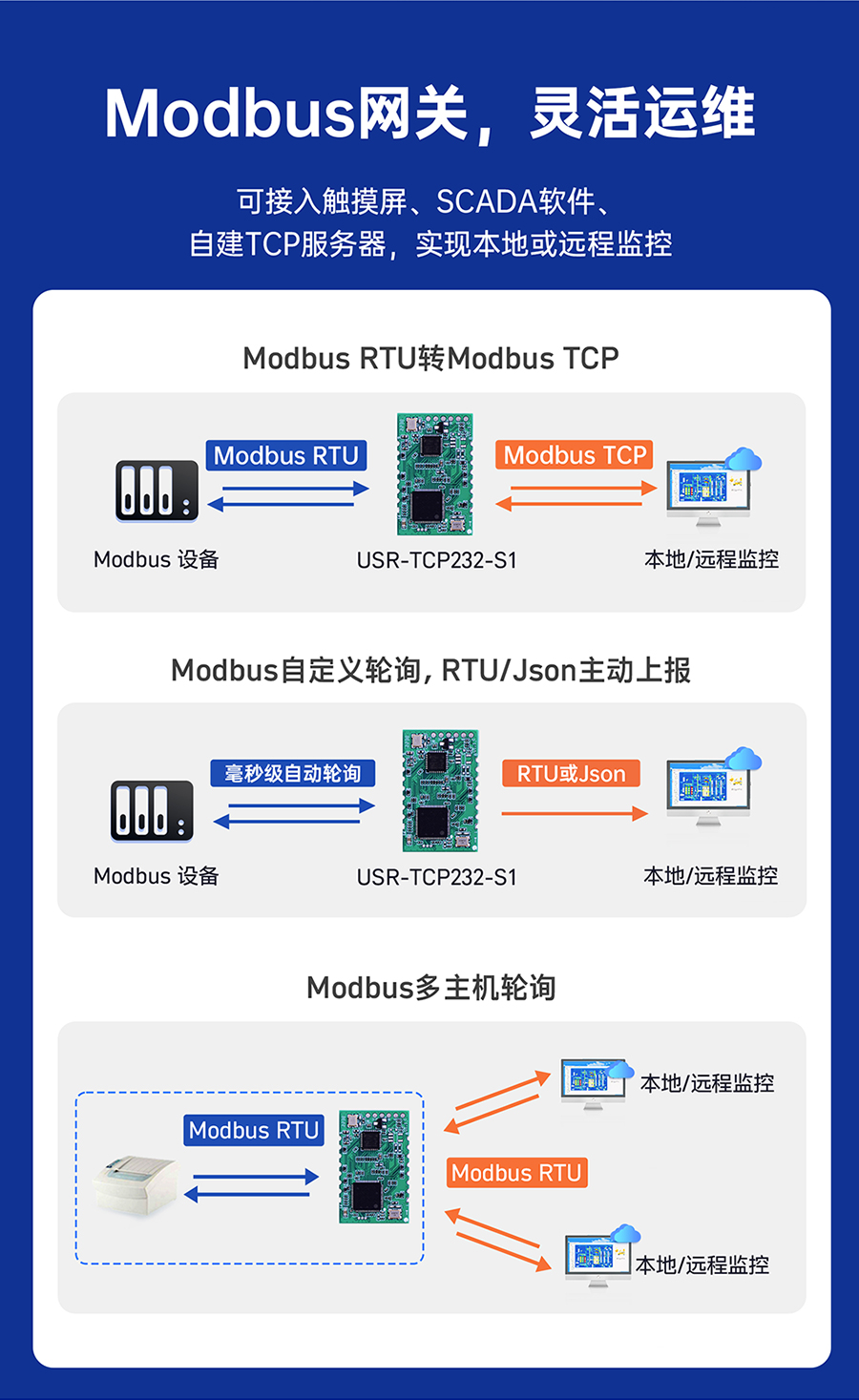

Modbus网关
|
支持ModbusTCP/RTU协议转换、Modbus多主机轮询、Modbus自定义轮询
|
Modbus自定义轮询
|
支持指令自动轮询,最多5条,可选透传/JSON协议上报
|

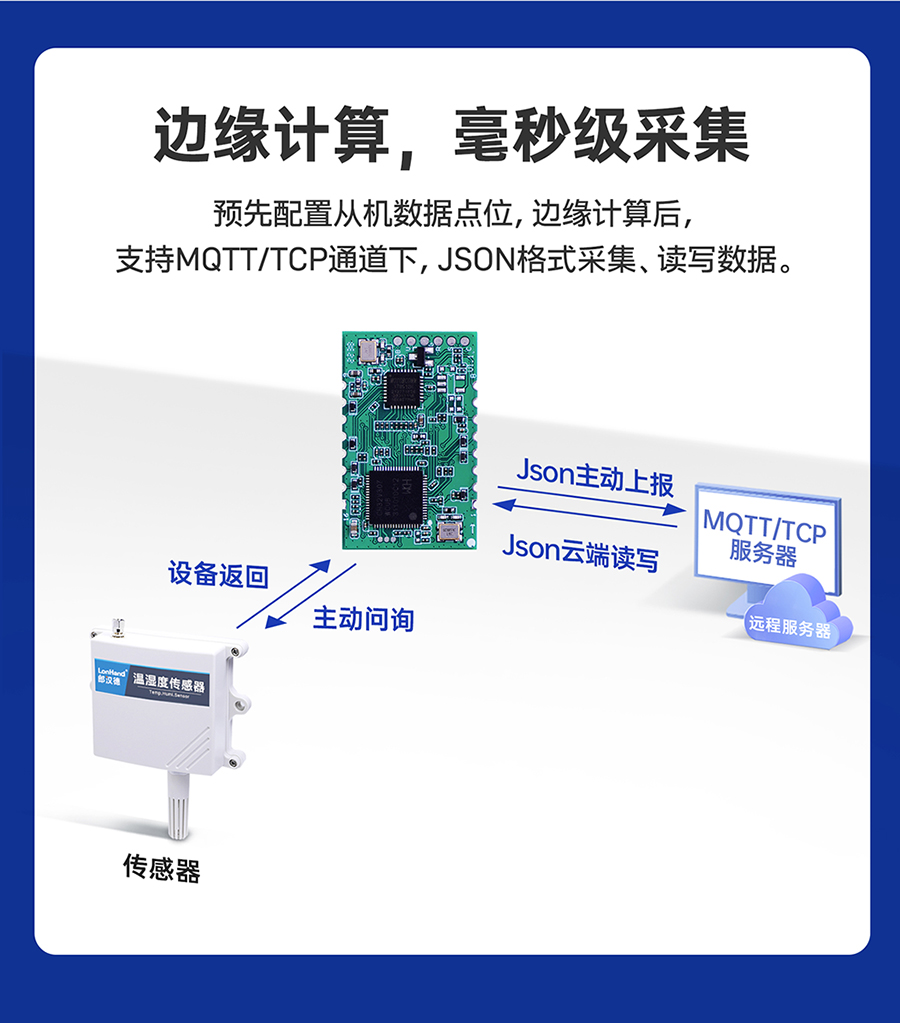

边缘计算
|
支持,最多25点位
|
TCP Server连接
|
支持最多16路TCP连接(可自定义)
|
网络缓存
|
发送:6Kbyte;接收:6Kbyte
|
串口缓存
|
接收:1Kbyte
|
平均传输延时
|
<10ms
|
配套软件
|
虚拟串口、有人云、参数设置软件、WEB网页
|
打包机制
|
4字节打包时间,400字节的打包长度
|
特色功能
|
自定义网页、类RFC2217、短链接、超时无数据重启
|
其他
|
防护等级
|
EMC 2级(含静电、浪涌、电快速脉冲群)
|
